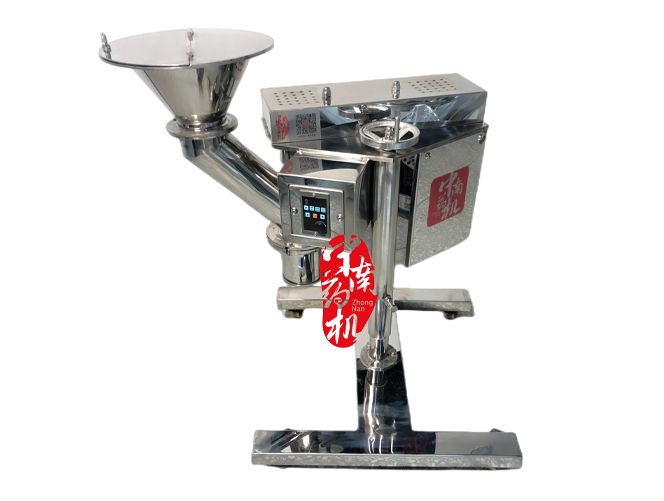

設備介紹：

   1、加工的原料進入粉碎整粒機的進料口后，落入錐形工作室，由旋轉回轉刀對原料起旋流作用，并以離心力將顆粒甩向篩網面，同時同于回轉刀的高速旋轉與篩網面產生剪切作用，顆粒在旋轉刀與篩網間被粉碎成小顆粒并經篩網排出。

2、粉碎的顆粒大小，由篩網的數目、回轉刀與篩網之間的間距以及回轉轉速來控制。

3、變頻調速，設備與物料接觸部位均為304#不銹鋼，符合GMP標準。

設備參數：

1、 篩網直徑：1-8mm（可按用戶要求定做）

2、 旋筒長度：130mm

3、 調速范圍：可任意調節

4、 電機功率：0.75kw  220v

5、 生產能力：50-80kg/h

6、 設備重量：80kg

7、外形尺寸：700×600×1125mm
