工作原理：

本機能自動完成進瓶、超聲波清洗、外洗、內洗、出瓶的全過程。

首先瓶子由傾斜的傳送帶帶動沿進瓶螺桿自動滑下，經噴水板注滿水后再進入水槽中完成超聲波清洗。

在水槽中螺桿將瓶子分離并送至提升撥輪上，變節距螺桿按最佳曲線設計，能夠?qū)崿F(xiàn)瓶子從網帶末端到提升撥輪的完美過渡傳輸。

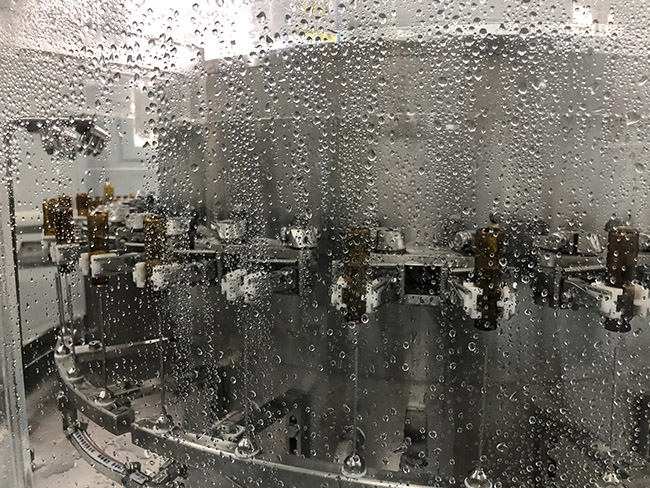

撥輪將瓶子自水中平穩地提升并送至大轉鼓的機械手上。不銹鋼機械手將瓶子夾住并翻轉180度，使瓶口朝下，隨后依次經過六個沖洗工位：

首先由噴水頭連續噴出高壓的循環水沖洗瓶子的外壁，然后間歇同速擺轉的噴針插入瓶內：第一、二組噴針沖循環水；第三組噴針沖壓縮空氣，將瓶內殘留的循環水排出；第四組噴針沖新鮮水；第五、六組噴針沖壓縮空氣，將瓶內殘留水排出，最后由噴氣頭連續噴射壓縮空氣沖瓶子外壁，至此完成瓶子清洗全過程。

然后機械手再次翻轉180度使瓶口向上，并送至同步帶出瓶撥塊上，出瓶撥輪將瓶子逐個推出,瓶子進入烘箱或出瓶盤上。

結構：

（1）立式轉鼓：尺寸：直徑870mm，材質，鑄鐵。

（2）進瓶螺桿：尺寸 ：直徑58×870mm    材質，尼龍。

（3）不銹鋼機械手：尺寸：150×130mm    提升轉盤：尺寸，直徑230×400mm材質不銹鋼外包

（4）整體傳動系統：包括部分：電機200×300×160mm，鑄鐵（噴漆），鏈條（3分鏈，45號鋼），凸輪（直徑280mm，厚22mm，材質，45號鋼，淬火）

（5）沖洗針架: 尺寸，長330mm,5件，材質，不銹鋼

（6）透明有機玻璃罩：尺寸，直徑1420×390mm。材質，有機玻璃

（7）水、氣壓力交替噴射系統：包括部分水泵，尺寸400×200×200mm，材質，不銹鋼

（8）過濾系統：尺寸，直徑170×500mm，材質不銹鋼

（9）氣動隔膜閥：尺寸，80×80×10mm材質，不銹鋼

（10）水箱：箱體結構，液位控制系統，排水控制閥、清洗槽溢流插管、不銹鋼水泵  尺寸，1250*640*300     材質，不銹鋼

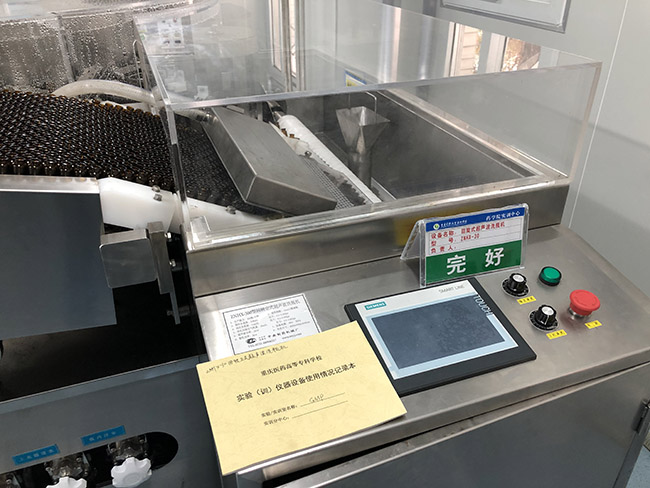

（11）電控箱：觸摸屏（長寬高，200×150×25mm，能控制參數：啟動或停止進瓶，超聲波，速度）

（12）出瓶收集盤：尺寸，400×300×50mm材質，不銹鋼

技術參數

1、生產能力：  300瓶/分鐘

2、適用規格：  10ml口服液瓶

3、循環水流量：0.8m3/h　　    壓力：0.2～0.3MPa

4、純化水耗量：0.6m3/h　　    壓力：0.2～0.3MPa

5、凈化壓縮空氣耗量：30m3/h　 壓力：0.3～0.4MPa

6、超聲波功率：2Kw

7、設備電源：  380V　50Hz　三相四線制

8、整機功率：  5Kw

9、外形尺寸：  2650×1950×1650mm

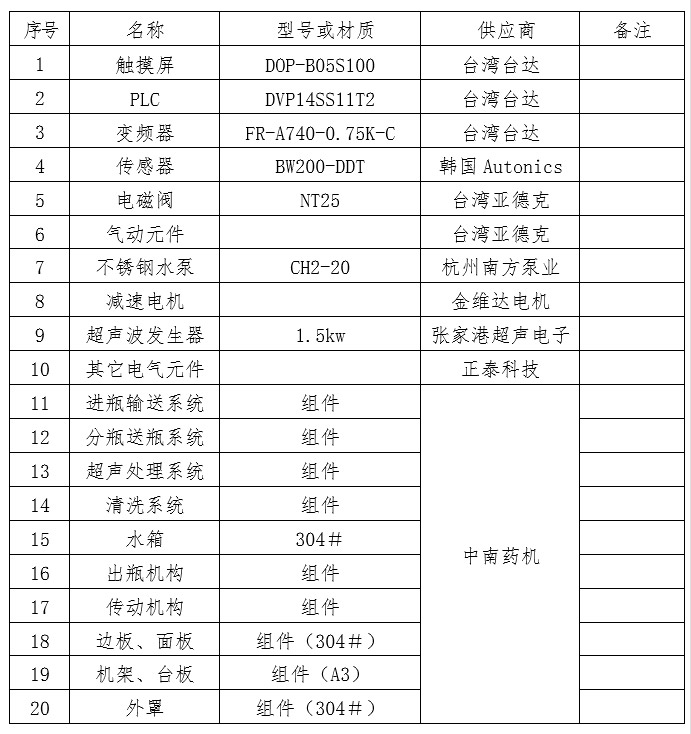

主要配置清單：
